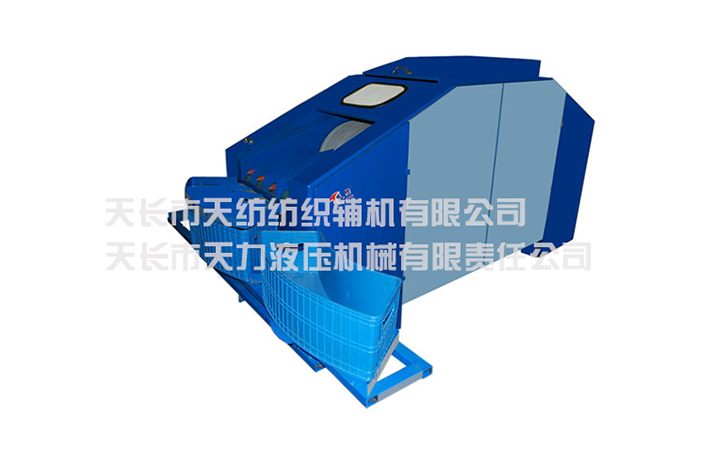

一、設備功能

本設備用于紡織廠細紗車間整理紗管。可減少用工，減輕工人勞動強度，提高工作效率。

二、工作原理

本設備可將雜亂無章的紗管，經提升皮帶輸送至初整區。初整區的分隔板將紗管調整成紗管的軸線與運動方西接近平行的狀態，再經橡膠傳動輪將紗管輸送至圓盤分理輪。利用分理輪分離盤間的間隙，迫使紗管大頭朝上小頭朝下，并隨分離輪做圓周運動。借助紗管的離心力與剝離叉的共同作用，使紗管脫離分理輪并進入水平輸送皮帶，由水平輸送皮帶將紗管送至管斗。

三、結構特點

1、中間橡膠傳送輪，將落下紗管的自身運動能量轉換并導向使其快速的進入分理輪，提高效果。

2、中間橡膠傳輸輪較其他傳輸方式的使用，可使整機外型尺寸縮小，減小占地面積。

3、橡膠傳輸輪和分隔板上的膠條以及合成材料作成的分理輪在紗管被整理的同時對筒管進行保護，防止紗管表面被損傷。

4、中間橡膠傳輸輪已申請了專利保護。

四、使用要點

1、運行前接通符合要求的電源，確認正反轉和接地可靠有效。

2、啟動電源，檢查各運轉部件的狀態，有無碰卡現象。

3、檢查各部緊固螺栓和螺母，檢查傳送皮帶有無偏跑，若跑偏利用調整螺釘調整。

4、調整管庫的容量和管斗支架的高低，至所需要的合理位置。

5、建議管斗的寬度為220mm管斗的深度為200mm

6、若需整理緯紗管，需更換設備分理輪。

五、產品規格

外形尺寸長×寬×高：1820mm×880mm×1010mm設備重量：810kg設備耗能電機功率：1.1kw工作電壓：380V

六、安裝本設備

安裝于較平整的地面上，要求四腳著地，無需要地腳螺栓固定。

七、工作效率：18000根/小時
